Мановакуумметри двотрубні U-подібні МВ-100, МВ-250, МВ-400, МВ-600, МВ-1000
Використовуються для вимірювання надлишкового або залишкового низького граничного тиску при температурах до 25(+-10) градусів С. Мановакуумметри МВ випускаються в п’яти різних величинах за тиском, з однаковим кроком за шкалою, відповідно і довжина кожного з мановакуумметрів МВ.
- Модель МВ-100 на тиск 1000 Па (шкала -500+500 Па)
- Модель МВ-250 на тиск 2600 Па (шкала -1300+1300 Па)
- Модель МВ-400 на тиск 4000 Па (шкала -2000+2000 Па)
- Модель МВ-600 на тиск 6000 Па (шкала -3000+3000 Па)
- Модель МВ-1000 на тиск 10000 Па (шкала -5000+5000 Па)
| Тип | Межа вимірювань, Па | Межа вимірів, мм вод. ст. | Ціна розподілу шкали, Па | Загальна висота, мм |
|---|---|---|---|---|
| МВ-1000 | 1000 | 100 | 10 | 255 |
| МВ-2500 | 2500 | 250 | 10 | 415 |
| МВ-4000 | 4000 | 400 | 10 | 490 |
| МВ-6000 | 6000 | 600 | 10 | 785 |
| МВ-10000 | 10000 | 1000 | 10 | 1150 |

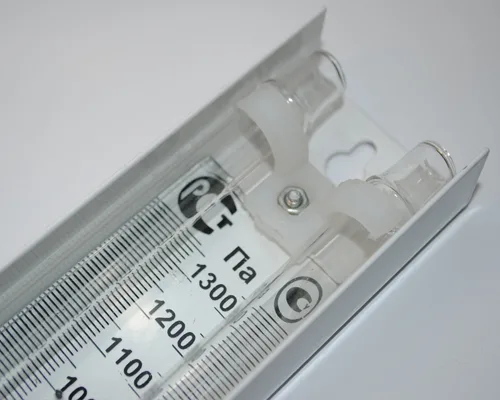

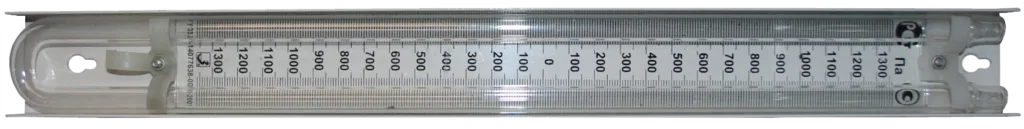

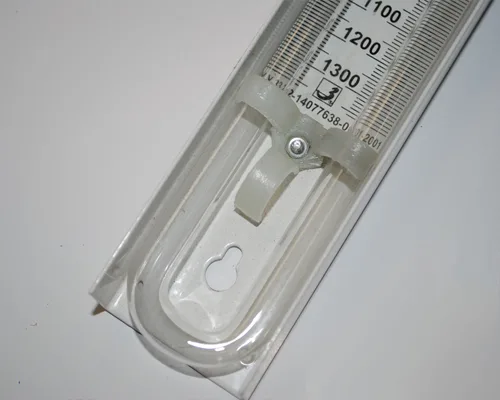

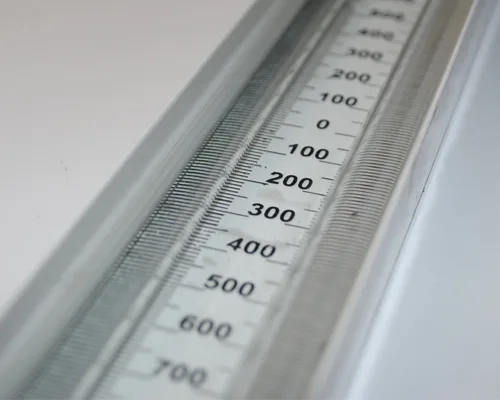

Двотрубний мановакуумметр МВ – це прилад, що складається зі скляної V-подібної трубки, закріпленої другопластовими затискачами в металевому П-подібному профілі, в який вкладена шкала зі скла або акрилу.
Порядок роботи:
Чисту та суху V-подібну скляну трубку необхідно заповнити дистильованою водою через ліву шийку до нульової середньої позначки на шкалі мановакуумметра.
На праву шийку двотрубного мановакуумметра МВ надягають гумову трубку, після чого проводять підключення до системи, що вимірюється.
Розрахунки за тиском здійснюються згідно з формулою Р=pgH
Визначення самої формули:
P – є надлишковим тиском
p – це густина води з розрахунку кг/м.куб.
g – прискорення падіння м/сек у квадраті
H=h1+h2 – висота в метрах стовпчика рідини, що звітує по двох коліна у двотрубному мановакуумметрі МВ як сума відхилень
h1,h2 – висота менісків води від нульового положення.
Мановакуумметр двотрубний відповідає вимогам ТУ З України 14307481.015-95 та визнаний придатним до експлуатації.
Варто зазначити, що виробник гарантує збереження точності показання, витримку працездатності та довголіття терміну служби мановакуумметра двотрубного при дотриманні правил перевезення та зберігання згідно з ТУ З України 14307481.015-95.
