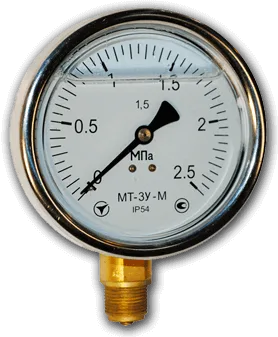

Манометри, вакуумметри, мановакуумметри деформаційні показуючі вібростійкі МТ-3У (гл.)
Гліцеринозаповнені манометри МТ-3У призначені для вимірювання надлишкового та вакуумметричного тиску неагресивних рідин і газів в умовах підвищеної вібрації.
Виготовляються манометри згідно з міжнародним стандартом EN837-1 ( раніше манометри виготовлялись згідно ТУ У 33.2–33884768-001:2006 і відповідали радянському ГОСТу 2405-88)
Манометри внесені в Держреєтр засобів вимірювальної техніки України.
Технічні характеристики:
- Діаметр корпуса: 100 мм
- Клас точності: 1,6
- Ступінь захисту: IР54
- Приєднання: радіальне (база), осьовое (по замовленню).
- Заповнення: гліцерин або силікон.
- Матеріал корпуса: сталь з хромовим покриттям або нержавіюча сталь.
- Матеріал вимірювального елемента, механізма, штуцера: мідний сплав або нержавіюча сталь.
- Матеріал вікна: акрил або технічне скло.
- Приєднувальний розмір: М20х1,5 (база); G1/2 (по замовленню).
Вібростійкі манометри МТ-3У (гл.) призначені для роботи в умовах пульсуючого тиску вимірюваного середовища високої частоти, великих амплітуд і зовнішніх вібрацій, як це проходить на багатьох технологічних пристроях. Для умов експлуатації, де вібрація перевищує частоту 55 Гц і амплітуду зміщення 0.15 мм, необхідно застосовувати вібростійкі манометри. В таких умовах у звичайних манометрів проходить швидке «вироблення» зубчастого сектора і трубки передаточного механізму, що приводить до підвищення похибки вимірювання, а в багатьох випадках виходу приладу із ладу. Конструктивно вібростійкий манометр має герметичний корпус, внутрішній об’єм якого заповнений рідиною з підвищеною в’язкістю. В верхній частині корпусу манометра розташований отвір через який проходить заповнення манометра. Отвір закривається резиновим корком. Для забезпечення необхідної точності вібростійких манометрів, особливо манометрів з низьким діапазоном вимірювання, необхідно після монтажу приладу відкрити корок, або зрізати спеціально призначену для цього верхню частину. При пульсації вимірюючого тиску, трубчатий чутливий елемент, який знаходиться в середовищі в’язкої рідини, має властивість інерційного переміщення, тобто зміна положення його вільного кінця проходить з запізненням, що приводить до згладжування частотних навантажень. Крім того, в’язка рідина забезпечеє додаткове змащення трибко-секторного механізму, що зменшує зношення пари.
Гліцеринонаповнений манометр МТ-3У — це довговічність експлуатації манометра, а також впевненість у Вашій безпеці!
Діапазони вимірювання:
Манометри:
від 0 до 100 кПа
від 0 до 160 кПа
від 0 до 250 кПа
від 0 до 400 кПа
від 0 до 600 кПа
від 0 до 1,0 МПа
від 0 до 1,6 МПа
від 0 до 2,5 МПа
від 0 до 4,0 МПа
від 0 до 6,0 МПа
від 0 до 10,0 МПа
від 0 до 16,0 МПа
від 0 до 25,0 МПа
від 0 до 40,0 МПа
від 0 до 60,0 МПа
Вакуумметри:
від мінус 100 до 0 кПа
Мановакуумметри:
від мінус 100 до 60 кПа
від мінус 100 до 150 кПа
від мінус 100 до 300 кПа
від мінус 100 до 500 кПа
від мінус 0,1 до 0,9 МПа
від мінус 0,1 до 1,5 МПа
від мінус 0,1 до 2,4 МПа
