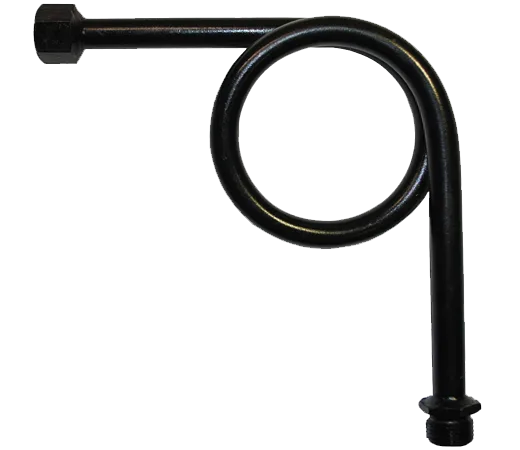

Трубки Перкенса імпульсні
Трубка Перкенса (сильфонна трубка) призначена для охолоджування вимірюваного середовища в точці контактування манометра і промислової системи, а також для приєднання прилада до трубопроводу.
Технічні характеристики:
- Загальна довжина: 380 мм (пряма)
- Діаметр внутрішнього кільця: 90 мм
- Діаметр трубки: 15 мм
- Відстань до центра кільця 190 мм.(пряма), 130мм (кутова)
- Матеріал: сталь
- Приєднувальні розміри: М20х1,5 (внутр.) и G1/2 (зовнішня)
Спеціальні пристрої, які інколи називают «відвід прямий» або «відвід кутовий», під загальноприйнятою назвою «трубка Перкенса», має вигляд сильфонної трубки і призначені для охолодження вимірювального середовища, а також для гасіння пульсуючих навантажень в системі. Трубки мають дві різні приєднувальні різьби – одна внутрішня, інша зовнішня. Внутрішня різьба М20х1,5 служить для приєднання манометра, а зовнішня G ½ дюйма для приєднання трьохходового крана, який призначений для відсікання тиску в системі від вимірювального приладу.
